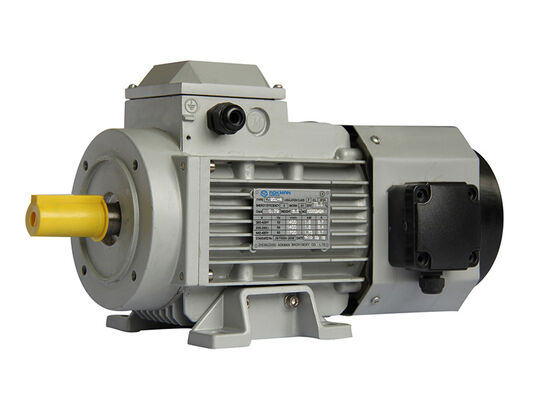

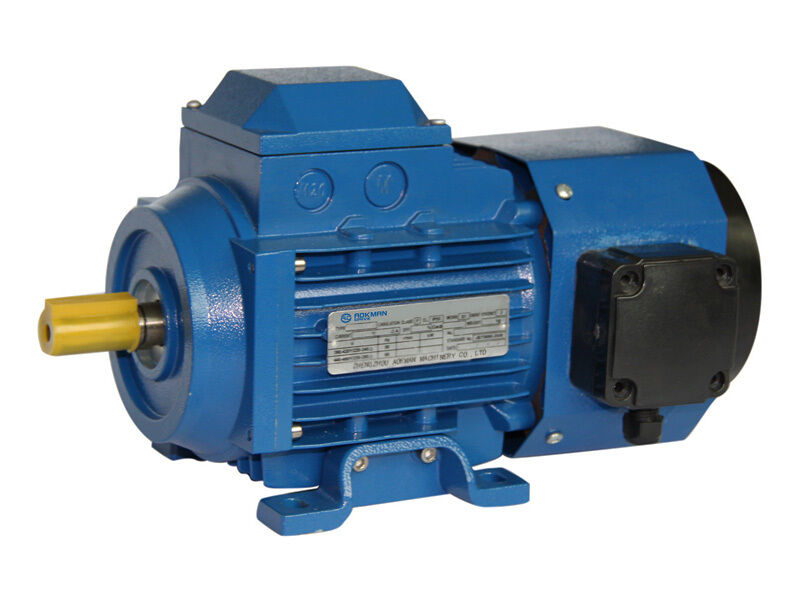

Moteur AC à fréquence variable série YVF – 0,12-22 kW

Moteur à courant alternatif à fréquence variable de la série YVF ¥ 0,12-22 kW, 1000-3000 tr/min
Les moteurs asynchrones à 3 phases à fréquence variable de la série DongQi® YVF, conçus selon les normes de la CEI, disposent d'un boîtier en aluminium coulé avec un moteur ABB carré et des pieds de montage amovibles.Optimisé pour les applications à vitesse variable, ces moteurs à induction offrent des performances imperméables à la poussière et à l'eau, un faible bruit, une faible vibration et une efficacité énergétique élevée, assurant une longue durée de vie.12 kW à 22 kW et vitesses de 1000 à 3000 tr/min, la série YVF est idéale pour les applications industrielles nécessitant un contrôle de vitesse précis et un fonctionnement fiable.
Applications du moteur AC à fréquence variable de la série YVF
La série YVF excelle dans les applications industrielles à vitesse variable, notamment:
Pompes et ventilateurs ️ Contrôle précis de la vitesse pour les systèmes de climatisation et d'eau.
Les convoyeurs sont équipés d'une vitesse réglable pour une manipulation efficace des matériaux dans la fabrication.
Compresseurs: Performance optimisée pour les systèmes de compression d'air et de gaz.
Machine-outils
Ce moteur à courant alternatif à fréquence variable est parfait pour des tâches industrielles dynamiques et écoénergétiques.
Avantages du moteur AC à fréquence variable de la série YVF
Les principaux avantages sont les suivants:
Optimisation de la fréquence variable: adapté à un contrôle précis de la vitesse dans des applications dynamiques.
L'efficacité énergétique: une conception à haut rendement réduit la consommation d'énergie et les coûts.
Faible bruit et vibration
Résistant à la poussière et à l'eau: IP54/IP55/IP56 pour les environnements difficiles.
Une longue durée de vie
Montage personnalisable ️ Pieds amovibles avec plusieurs options (B3, B5, B14, B34, B35).
Components de haute qualité: roulements C&U, NSK ou SKF et noyaux en acier au silicium pour des performances optimales.
Paramètres techniques du moteur AC à fréquence variable de la série YVF
Spécification du paramètre
Puissance 0,12 kW22 kW (0,16HP30HP)
Vitesse de sortie 3000 RPM, 1500 RPM, 1000 RPM
Les pôles 2P, 4P, 6P
Voltage 380V
Fréquence 50 Hz/60 Hz, fréquence variable
Tailles de cadre H63 à H180
Diamètre de l'arbre Φ11 à Φ48
Protection contre les intrusions IP54, IP55, IP56
Niveau d'isolation F
Travail Travail continu (S1)
Réfrigération IC411
Fréquence Fréquences facultatives
Options de montage IM B3, B5, B14, B34, B35
Principaux composants
Logements
Matériau: aluminium moulé sous pression pour une durabilité légère et une résistance à la corrosion.
Conception: Conception de moteur ABB carré avec des pieds amovibles pour un montage polyvalent.
L'axe
Matériau: acier 40Cr pour haute résistance et résistance à l'usure.
Caractéristique: usinage de précision pour une transmission de puissance fiable dans les applications à vitesse variable.
fils magnétiques
Type: QZ-2/155, QZ-2/180 pour des performances thermiques et électriques supérieures.
Caractéristique: assure un fonctionnement efficace en continu et à fréquences variables.
Stateur et cœur de rotor
Matériau: tôles d'acier au silicium (DW470, DW600) pour une efficacité magnétique accrue.
Caractéristique: réduit les pertes d'énergie et améliore les performances motrices.
Les roulements
Les marques: C&U, NSK ou SKF pour une fiabilité élevée et un faible frottement.
Caractéristique: Prend en charge un fonctionnement en douceur et une durée de vie prolongée du moteur.
Le freinage
Type: freins électromagnétiques optionnels pour les applications nécessitant un arrêt contrôlé.
Caractéristique: améliore la sécurité et la précision dans les systèmes à vitesse variable.
Modèles et variantes
Série YVF: tailles de cadre H63~H180, puissance 0,12-22kW, pôles 2P, 4P, 6P, vitesses de 1000 à 3000 tr/min.
Variantes de montage: IM B3, B5, B14, B34, B35 pour des options d'installation souples.
Caractéristiques de sécurité
Le moteur à courant alternatif à fréquence variable de la série YVF assure un fonctionnement sûr grâce à:
Le boîtier à l'épreuve de la poussière et à l'épreuve de l'eau est protégé contre les dangers environnementaux par les normes IP54/IP55/IP56.
Niveau d'isolation élevé ️ isolation de classe F pour la stabilité thermique et la sécurité.
Les roulements de qualité supérieure: les roulements C&U, NSK ou SKF réduisent l'usure et améliorent la fiabilité.
Les freins électromagnétiques assurent un arrêt précis pour les tâches critiques en matière de sécurité.
Travail en continu (S1) ¢ Conçu pour un fonctionnement sûr et continu dans des conditions dynamiques.
Options de personnalisation
Plage de puissance: 0,12 à 22 kW (0,16 à 30 ch) pour divers besoins industriels.
Options de vitesse: 1000, 1500, 3000 tr/min (2, 4, 6 pôles) pour un contrôle précis.
Tailles de cadre: H63 à H180 pour les configurations compactes ou plus grandes.
Type de montage: B3, B5, B14, B34, B35 pour une installation flexible.
Diamètre de l'arbre: Φ11 à Φ48 pour une compatibilité avec divers systèmes.
Option de freinage: freins électromagnétiques optionnels pour des performances adaptées.
Installation et maintenance
Type de montage: IM B3, B5, B14, B34, B35 pour des configurations polyvalentes.
Entretien: inspecter chaque année les roulements, les fils magnétiques et les freins en option; nettoyer le boîtier pour éviter l'accumulation de poussière.
Refroidissement: auto-ventilation IC411 pour une dissipation de chaleur efficace.
Les avantages économiques
L'efficacité énergétique: l'optimisation de la fréquence variable réduit la consommation d'énergie.
Longue durée de vie ️ Un boîtier en aluminium durable et des composants de qualité réduisent les remplacements.
Faible entretien: des roulements fiables et une conception robuste réduisent les coûts d'entretien.
Installation rentable Les pieds détachables et les multiples options de montage simplifient l'installation.
Pourquoi choisir le moteur à courant alternatif à fréquence variable de la série YVF?
Le moteur à courant alternatif à fréquence variable de la série YVF de DongQi offre des performances à haut rendement et à faible bruit avec un contrôle de vitesse précis pour les applications industrielles.Vélosité de 1000 à 3000 tr/minIl est idéal pour les pompes, les convoyeurs et les machines-outils.Sa construction robuste garantit un fonctionnement fiable et écologique.
Pour plus d'informations, un support technique ou un devis professionnel, contactez-nous via
